Crah ve Kabin Yanı İklimlendirme İle Sulu Soğutma
Sistem odalarında barındırılan sunucu ve diğer ekipmanların sağlıklı bir şekilde çalışabilmeleri için ortamın sıcaklığını, hava temizliğini, nemini, hava hareketlerini istenilen seviyelerde tutulması gerekmektedir. Küçük sistemlerin basit klima çözümleri ile soğutulması düşünülse de sistem odalarındaki cihazların güç tüketimleri ve cihaz yoğunluğunun zamanla artması ile birlikte hassas kontrollü klima sistemleri ve farklı tasarımların kullanılması gerekmektedir. Sistem odaları tasarlanırken, iklimlendirme sistemleri için seçilecek soğutma kapasitesi sistem odasındaki cihazların güç tüketimleri hesaplanarak belirlenir. The American Society of Heating, Refrigeranting and Air-Conditioning Engineers (ASHRAE) tarafından önerilen sistem odası sıcaklık ve nem değerleri yaklaşık olarak şu şekilde olmalıdır. Sıcaklık üst sınırı 30°C, sıcaklık alt sınırı 15°C, nem alt sınırı %30 bağıl nem, nem üst sınırı %70 bağıl nem.

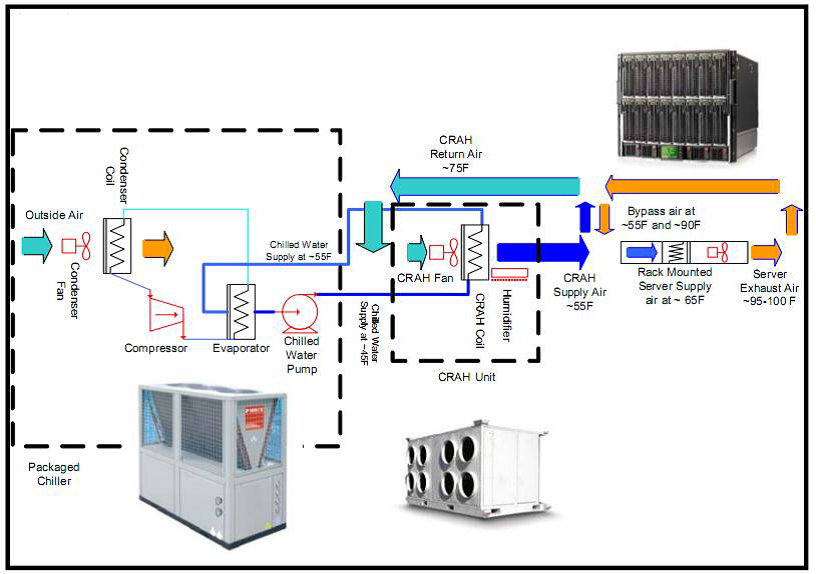

- CRAH (Computer Room Air Handler, Bilgisayar Odası Klimaları)
Soğutulmuş su bazlı olarak bilinen bu sistem, büyük kapasite ihtiyacı bulunan yerlerde yaygın kullanılmaktadır.CRAC de tarif edilen gazın yoğunlaştırılmasından elde edilen soğutma sistemi, bu sistemde suyun soğutulması için kullanılmaktadır. Suyu soğutan sisteme chiller adı verilmektedir.Elde edilen soğuk su ilgili noktalara taşınarak bir fan yardımı ile ortamın soğutulması sağlanmaktadır.Büyük alanlarda CRAC sistemine göre enerji ve verimlilik anlamında tasarruf sağlamaktadırlar.
Crah li sistemde oda tipi soğutma veya koridor tipi soğutma uygulaması yapılabilir.Her iki modele de uygun çözüm sunmaktadır.

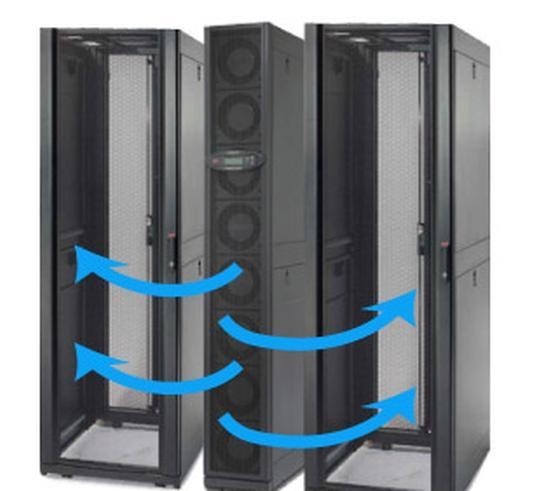

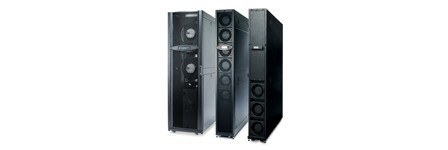

- Kabin yanı sulu soğutma
Son 7-8 yıldır kullanılan CRAC’den daha etkili bir soğutma şeklidir.Yedeklilik ve verimlilik anlamında oldukça üstündür.Çalışma prensibi CRAH ile aynıdır, tek farkı daha az alan kaplayarak daha efektif bir soğutma sunmasıdır.
Crah li sistemde oda tipi soğutma, koridor tipi soğutma ve kabin içi soğutma uygulaması yapılabilir.Her üç modele de uygun çözüm sunmaktadır.
Uygulanış şekillerine göre ise soğutma tipleri 3’e ayrılırlar.
1.Oda tipi soğutma

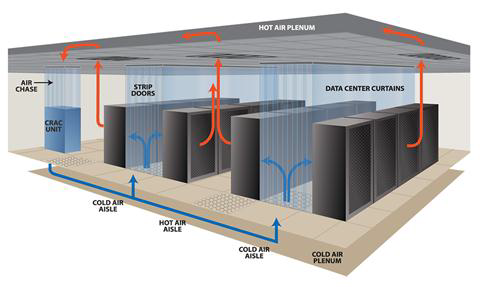

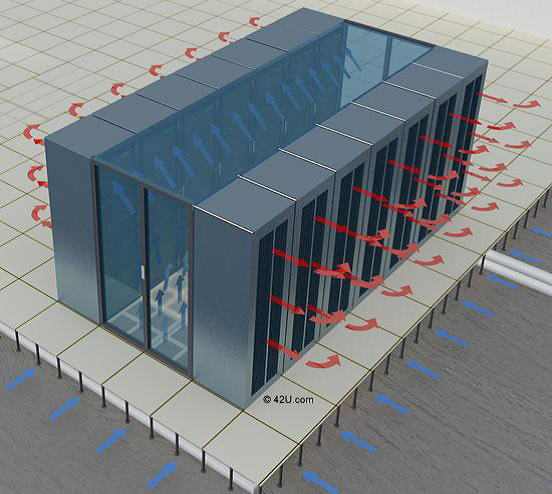

2.Koridor tipi soğutma

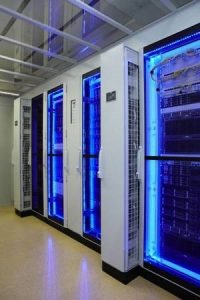

3.Kabin İçi Soğutma
Sistem odalarının iklimlendirilmesinde en sık karşılaştığımız sorunlar şunlardır,
- Sıcak ve soğuk hava akımlarının karışması: Cihazların içerisinden geçen havanın sıcaklığının yükselmesine yol açarlar. Ayrıca sistem odası klimalarınının(Computer Room Air Conditioner – CRAC) işledikleri havanın sıcaklığının alçalması, CRAC soğutma bobinlerinin çiy noktasından aşağıda olmasına ve soğutma kapasitesinin düşmesine yol açabilir.
- Sunucu ve diğer ekipmanlardan çıkan sıcak havanın CRAC yerine tekrar cihazlara girmesi: Özellikle rackların üst bölümlerinde bulunan cihazlar için performans düşüklüğü, beklenenden kısa sürede parça değişikliği ihtiyacı gibi ciddi problemler yaratabilir.
- Soğuk havanın istenilen bir şekilde tüm cihazlara ulaştırılamaması: Yükseltilmiş zemin altından soğuk havanın iletildiği uygulamalarda kablo girişleri için kullanılan delikler ve yükseltilmiş zemin altında bulunan kablolar ve diğer malzemeler soğuk havanın istenilen noktalara iletimi konusunda sorun çıkarmakta ve bazı rackların çok fazla etkilendiği sıcak noktaların(hot spot) oluşmasına yol açmaktadır.
- İyi planlanmamış CRAC konumlanması: Soğuk hava akımının istenilen tüm noktalara ulaştırılması için yükseltilmiş zemin altında ilerleyen hava akımının basıncı ve hızı optimum seviyede tutulmalıdır. CRAC ile rackların arasındaki mesafenin uzun olması basıncın azalıp soğuk havanın istenilen noktaya ulaşamamasına, çok kısa olması ise CRAC çıkış noktasında yüksek basınç ile çok yüksek hızlara ulaşan hava akımının havalandırma kanallarından dışarı çıkamaması hatta oda içerisinden yükseltilmiş zemin altına hava çekilmesine yol açabilir.
