Crac ve Kabin Yanı İklimlendirme İle Gazlı Soğutma
Sistem odalarında barındırılan sunucu ve diğer ekipmanların sağlıklı bir şekilde çalışabilmeleri için ortamın sıcaklığını, hava temizliğini, nemini, hava hareketlerini istenilen seviyelerde tutulması gerekmektedir. Küçük sistemlerin basit klima çözümleri ile soğutulması düşünülse de sistem odalarındaki cihazların güç tüketimleri ve cihaz yoğunluğunun zamanla artması ile birlikte hassas kontrollü klima sistemleri ve farklı tasarımların kullanılması gerekmektedir. Sistem odaları tasarlanırken, iklimlendirme sistemleri için seçilecek soğutma kapasitesi sistem odasındaki cihazların güç tüketimleri hesaplanarak belirlenir. The American Society of Heating, Refrigeranting and Air-Conditioning Engineers (ASHRAE) tarafından önerilen sistem odası sıcaklık ve nem değerleri yaklaşık olarak şu şekilde olmalıdır. Sıcaklık üst sınırı 30°C, sıcaklık alt sınırı 15°C, nem alt sınırı %30 bağıl nem, nem üst sınırı %70 bağıl nem.

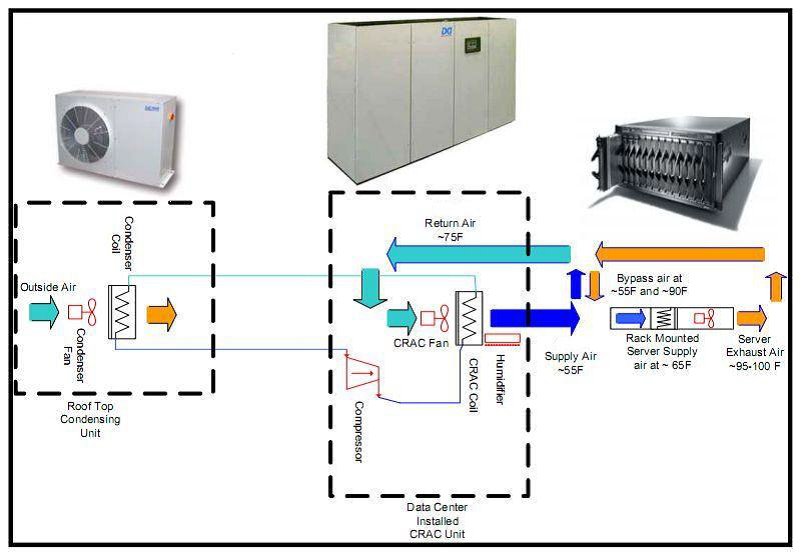

- CRAC (Computer Room Air Conditioners, Bilgisayar Odası Klimaları)
Mevcut sistem odalarında en yaygın kullanılan eski tekniklerden biridir.Sistemin çalışma mantığı kısaca şu şekildedir. Belirli gaz bir kompresör aracılığı ile belirli bir basınç altına getirilip sıvılaştırılır. Ortaya çıkan ısı dış ortama salınır. Daha sonra bir genişleme valfı ile sıvını üzerindeki basınç düşürülüp, ortamdaki ısı çekilip tekrar gaza dönüşmesi sağlanır.
Crac li sistemde oda tipi soğutma veya koridor tipi soğutma uygulaması yapılabilir.Her iki modele de uygun çözüm sunmaktadır.

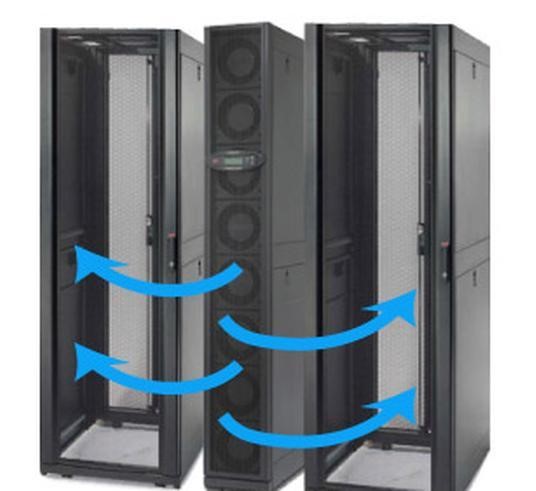

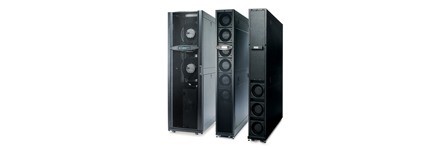

- Kabin yanı gazlı soğutma
Son 10 yıldır kullanılan CRAC’den daha etkili bir soğutma şeklidir.Yedeklilik ve verimlilik anlamında oldukça üstündür.Çalışma prensibi CRAC ile aynıdır, tek farkı daha az alan kaplayarak daha efektif bir soğutma sunmasıdır.
Kabin yanı iklimlendirme sisteminde oda tipi soğutma, koridor tipi soğutma ve kabin içi soğutma uygulaması yapılabilir.Her üç modele de uygun çözüm sunmaktadır.
Uygulanış şekillerine göre ise soğutma tipleri 3’e ayrılırlar.

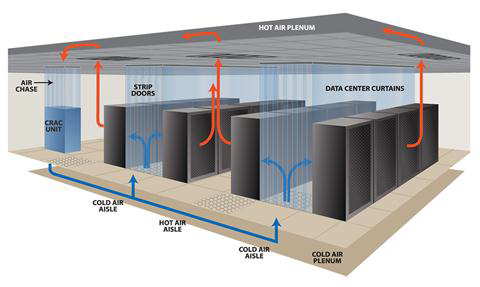

1.Oda tipi soğutma

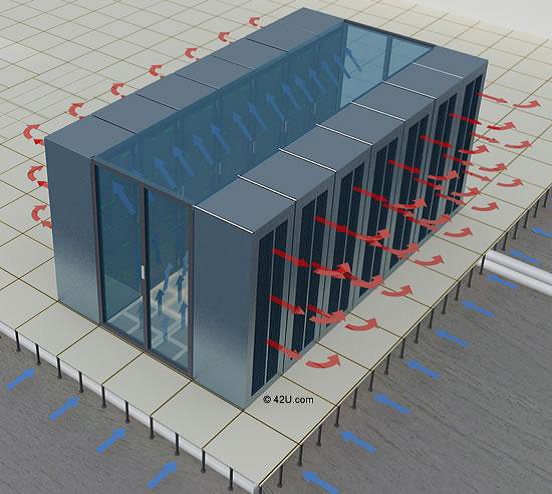

2.Koridor Tipi Soğutma

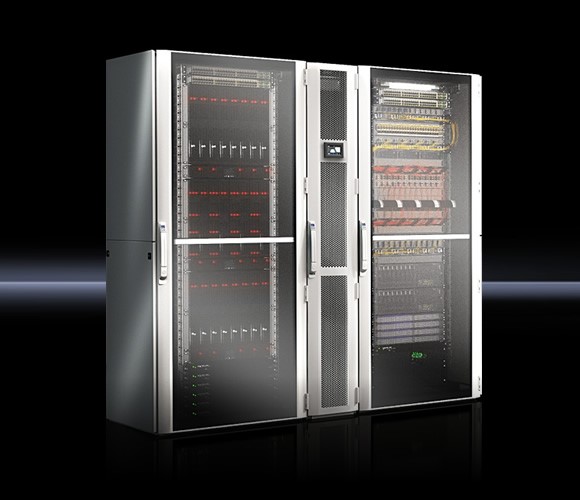

3.Kabin İçi Soğutma
Sistem odalarının iklimlendirilmesinde en sık karşılaştığımız sorunlar şunlardır,
- Sıcak ve soğuk hava akımlarının karışması: Cihazların içerisinden geçen havanın sıcaklığının yükselmesine yol açarlar. Ayrıca sistem odası klimalarınının(Computer Room Air Conditioner – CRAC) işledikleri havanın sıcaklığının alçalması, CRAC soğutma bobinlerinin çiy noktasından aşağıda olmasına ve soğutma kapasitesinin düşmesine yol açabilir.
- Sunucu ve diğer ekipmanlardan çıkan sıcak havanın CRAC yerine tekrar cihazlara girmesi: Özellikle rackların üst bölümlerinde bulunan cihazlar için performans düşüklüğü, beklenenden kısa sürede parça değişikliği ihtiyacı gibi ciddi problemler yaratabilir.
- Soğuk havanın istenilen bir şekilde tüm cihazlara ulaştırılamaması: Yükseltilmiş zemin altından soğuk havanın iletildiği uygulamalarda kablo girişleri için kullanılan delikler ve yükseltilmiş zemin altında bulunan kablolar ve diğer malzemeler soğuk havanın istenilen noktalara iletimi konusunda sorun çıkarmakta ve bazı rackların çok fazla etkilendiği sıcak noktaların(hot spot) oluşmasına yol açmaktadır.
- İyi planlanmamış CRAC konumlanması: Soğuk hava akımının istenilen tüm noktalara ulaştırılması için yükseltilmiş zemin altında ilerleyen hava akımının basıncı ve hızı optimum seviyede tutulmalıdır. CRAC ile rackların arasındaki mesafenin uzun olması basıncın azalıp soğuk havanın istenilen noktaya ulaşamamasına, çok kısa olması ise CRAC çıkış noktasında yüksek basınç ile çok yüksek hızlara ulaşan hava akımının havalandırma kanallarından dışarı çıkamaması hatta oda içerisinden yükseltilmiş zemin altına hava çekilmesine yol açabilir.
